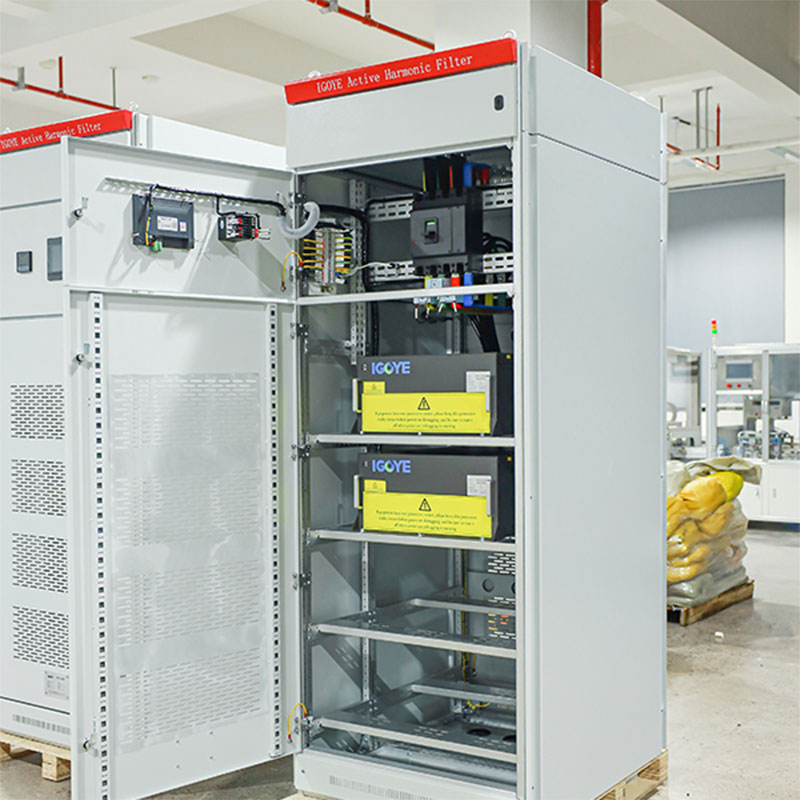

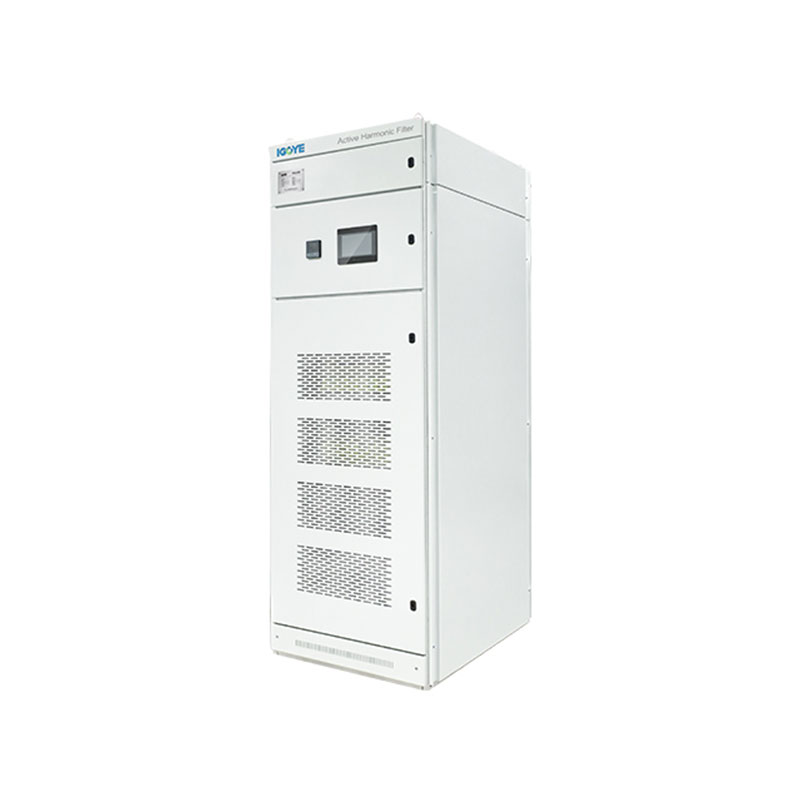

Үч фазалуу үч зым кабинет түрүндөгү активдүү гармоникалык чыпка
Гейя сизге үч зым кабинет түрүндөгү эң мыкты үч фазалуу темир типтеги жигердүү гармоникалык чыпкасы чечимдерин сунуштайт. Бул санариптик көзөмөлдү колдонот, ал эми массалык кабинет дизайнына ээ жана 50-гармониялыкка чейин компенсациялайт. Маалымат борборлору, өнөр жай чөйрөлөрү жана кайра жаралуучу энергия үчүн идеалдуу.
Үч фазасы үч зым кабинет тибиндеги активдүү гармоникалык чыпка (APF) үч баскычтуу электр энергиясын үч зымдык электр тутумдары үчүн өркүндөтүлгөн гармоникалык жумшартууну камсыз кылат. DSP + CPLD санариптик көзөмөлдү колдонуп, үч деңгээлдүү топология, бул APF 50-гармонияга чейин гармониялык компенсация сунуштайт. Анын модулдук дизайны масштабдуу потенциал үчүн параллель туташуусун колдойт. Коркуу кабинет кабинети жана көзкарандысыз аба доору ишенимдүү операцияны камсыз кылат. Ар кандай чыңалуучу жана учурдагы рейтингдерде, үч баскычтуу шкаф типтеги гармониялык чыпкасы үч зым кабинет типтеги гармоникалык чыпка гармоникалык чыпка гармоникалык чыпка күчөтүлгөн арыздар боюнча кубаттуулуктун сапатын натыйжалуу жакшыртат.
Моделдин сүрөттөлүшү:
| Gy | AHF | 0.4 | 50а | / | 3L | C |
| Ишкананын коду | Активдүү гармоникалык чыпка | Чыңалуу деңгээли 0.22: 220в 0.4: 380v ± 20% 0.5: 500V ± 20% 0.69: 690в ± 20% |
Бааланган кубаттуулук (КВАР) 25/50/75 / 100 / 150А | 3L: Үч фазалуу үч зым | C: Кабинет |
Өзгөчөлүктөрү:
DSP + DSP + CPLD программасын колдонуңуз
● Бир нече модулдардын параллелдүү туташуусуна көмөктөшкөн модулдук дизайнды кабыл алуу, кичинекей мейкиндикти көтөрөт жана аны сактоо оңой.
● Көзкарандысыз абанын дүкөттөрүнүн структуралык дизайны жана көзкарандысыз кампалар жабдуунун туруктуу иштешин камсыз кылат.
● Ал гармониканы эки гармоника боюнча, 2ден 50гө чейин гармоника менен чыпкалай алат жана бир эле учурда үч фазалык теңбасыз көйгөйдү чече алат.
● Гармоникалык чыпкалоо деңгээли жогору. Эгерде кубаттуулук мүмкүнчүлүгү болсо, анда учурдагы чыпкалоо ылдамдыгы 95% га чейин болушу мүмкүн. Жабдуунун узак мөөнөттүү туруктуу иштешин камсыз кылуу үчүн 100% чектөө чыгарылышын коюңуз.
Тиркемелер:
Үч фазалуу үч зым кабинет түрүндөгү активдүү гармоникалык чыпкалар гармоникалык чыпкаларына гармоникалык бурмалоого каршы туруу үчүн бир катар орнотууларда жайгаштырылат:
● Маалымат борборлору:Сезимтал бул жабдууларды коргоо жана гармоникалык агымдарды минималдаштыруу менен туруктуу иштөөнү камсыз кылуу.
● Өнөр жай чөйрөлөрү:Үч фазалуу жабдуулар жана процесстер үчүн кубаттуулуктун сапатын жогорулатуу, натыйжалуулукту жогорулатуу жана ишенимдүүлүктү жогорулатуу.
● Өндүрүш Өсүмдүктөр:Өзгөрүлүүчү жыштык диски (vfds) жана башка сызыктуу эмес жүктөрдү азайтуу (VFDS) жана башка гармоникалык бурмалоолорду азайтуу.
● Нефть жана газ тармагы:Жогорку гармоникалык мазмун менен талап кылынган чөйрөлөрдө туруктуу электр менен жабдууларды камсыз кылуу.
● Кайра жаралуучу энергетикалык тутумдар:Жаңылануучу энергия булактарын гармоникалык маселелерди азайтуу менен натыйжалуу интеграциялоо.
Үч фазалуу шайман тибиндеги активдүү гармоникалык чыпкалар үч зымдагы үч зым системасында кубаттуулукту жана жабдуулардын иштешин жогорулатуу боюнча максаттуу чечимди сунуштайт.
Техникалык параметрлер:
| 220в сериялары | 380v сериялары | 500V сериялары | 690v сериялары | ||
| Бийиктиги | <2000м, 2000 метрден жогору, GB / T3859.2 боюнча сергек | ||||
| Айлана-чөйрөнүн температурасы | -20 ~ + 50 ℃ | ||||
| Салыштырмалуу нымдуулук | ≤90%, минималдуу температура 25 ℃ | ||||
| Булгануу деңгээли | Төмөндө III деңгээли | ||||
| Операциялык чыңалуу | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Иштөө жыштыгы | 50hz ± 5% | ||||
| Компенсация учурдагы | 25а | 25/50/75/100 / 150а | 100а | 100а | |
| Тордун түзүлүшү | L / N | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| Бирдиктер саны параллель туташкан |
Ilimited | ||||
| Жалпы машина эффективдүүлүгү | ≥97% | ||||
| Тордун түзүлүшү | 32khz | Чекир | 12.8хц | 12.8хц | |
| Компенсация диапазону | 2 ~ 50Times, бирдиктүү компенсация деңгээли жөнгө салынат | ||||
| Функция тандоо | Реактивдүү күч | Реактивдүү күч, реактивдүү күч + асиметрия | |||
| Реактивдүү күч компенсация ылдамдыгы |
≥95% | 92% | |||
| Нейтралдуу чыпкалоо мүмкүнчүлүгү |
Нейтралдуу сызык чыпкалоо мүмкүнчүлүгү - бул фаза чыпкалоо мүмкүнчүлүгү 3 эсе | ||||
| Толук жооп убактысы | <10ms | <40ms | <40ms | <40ms | |
| Ызы-чуу | ≤60db | ≤60db | ≤65DB | ≤65DB | |
| Башкаруу ыкмасы | 2-Way Rs485 Interface (GPRS / WiFiны колдойт) | ||||
| Коргоо | Ашыкча жүктөө, программалык камсыздоо / жабдык ашыкча, тордун ашыкча, натыйжалуулугу, электр энергиясынын иштебей калышы, ашыкча чыгымдар, жыштык анормалдуулугун коргоо ж.б. | Ашыкча жүктөө, программа / жабдык ашыкча, тордон түшкөн, тордун чыңалуусуз калдыктагы, тордун чыңалуулугу, электр энергиясын бузуу, ашыкча чыгымдар, жыштык, жыштык, жыштык, кыскача коргоо ж.б. | |||
| Орнотуу ыкмасы | Шак / дубал менен орнотулган | Rack | |||
| Кирүүчү сызык | Артка кириш (стойка түрү), жогорку кириш (дубал орнотулган) | Кайтып келе жаткан сызык | |||
| Коргоо деңгээли | IP20 | ||||
Модель жана мүнөздөмөсү:
| Кабинет түзмөк модели | ||||
|---|---|---|---|---|
| Модель номери | Компенсация кубаттуулугу (КВАР) | Туташуу Voltage (V) | Өлчөмдөр (D * W * H) | Муздатуу ыкмасы |
| Gy APF-0.4-100a / 4L-C | 100 | 380 ± 20% | 800 * 1000 * 2200mm | Аргасыз аба муздатуу |
| Gy APF-0.4-150a / 4L-C | 150 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy APF-0.4-200a / 4L-C | 200 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy APF-0.4-250a / 4L-C | 250 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy APF-0.4-300a / 4L-C | 300 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.4-400A / 4L-C | 400 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy APF-0.5-300A / 4L-C | 300 | 500 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.69-300A / 4L-C | 300 | 690 ± 20% | 800 * 1000 * 2200mm | |
