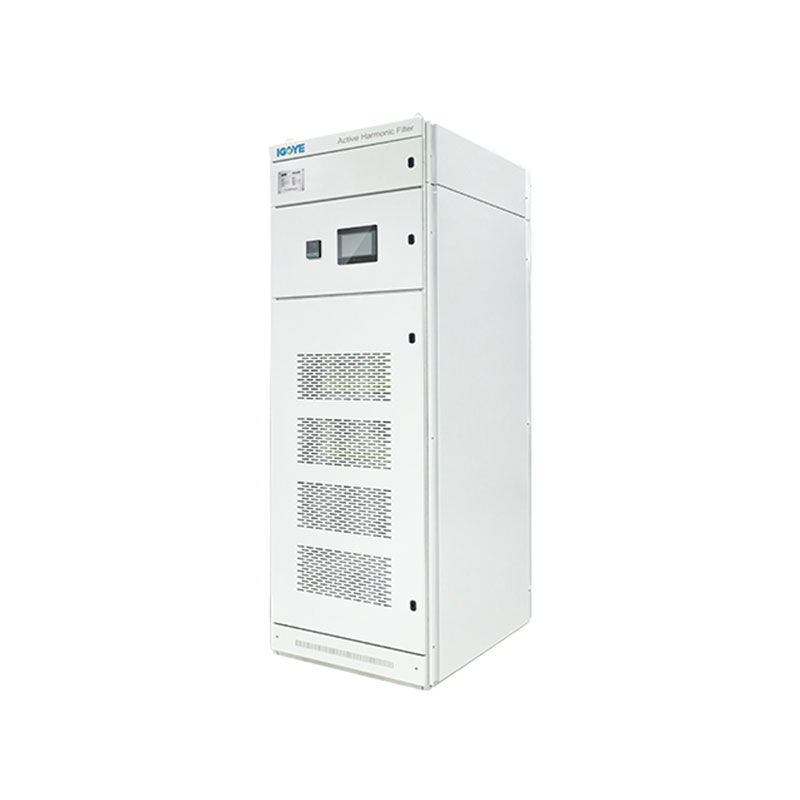

380v кабинет түрүндөгү активдүү гармон чыпкасы
Geya 380v тибиндеги активдүү гармоникалык чыпка гармоникалык чыпка чыпкасы 3 фаза (3/4-зым) 380V тутумга гармониялык жумшартууну берет. Бул санариптик көзөмөлдү колдонот, ал эми массалык кабинет дизайнына ээ жана 50-гармониялык, тең салмактуулукту оңдоп турат. Маалымат борборлору, өнөр жай автоматташтыруу жана энергия интеграциясы үчүн идеалдуу. Улуу баалар боюнча ылайыкташтырылган чечимдерди кантип бере аларыбызды билүүгө умтулуңуз.
380V кабинет түрүндөгү активдүү гармоникалык чыпка (APF) үч зым жана төрт зым системасында гармоникалык жумшартуу үчүн бекем чечимди сунуштайт. Өркүндөтүлгөн DSP + CPLD DISP + CPLD санариптик контролду жана үч деңгээлдеги топология боюнча, бул APF үч фазалык тең салмактуулукту бир эле учурда оңдоп-түзөө үчүн, бул APF такка гармониялык компенсация жасайт. Модулдук дизайн параллель туташуу аркылуу ийкемдүү кубаттуулукту кеңейтүүгө мүмкүндүк берет. Көзкарандысыз абинетке ээ болгон бышык кабинетинде, 380V кабинет тибиндеги активдүү гармон чыпкасы 480V тибиндеги активдүү чыпкалоо жана жөнөкөйлөтүлгөн тейлөө камсыз кылат. Учурдагы рейтингдердин (100A-400A) жана КВАР кубаттуулугунун (100-400) учурдагы рейтингдеринде (100A-400A) (100-400), бул APF 380V тутум үчүн күч-кубаттын сапатын ар тараптуу өркүндөтүүнү камсыз кылат.
Моделдин сүрөттөлүшү:
| Gy | AHF | 0.4 | 50а | / | 4L | C |
| Ишкананын коду | Активдүү гармоникалык чыпка | Чыңалуу деңгээли 0.4: 380v ± 20% |
Бааланган кубаттуулук (КВАР) 25/50/75 / 100 / 150А | 3L: Үч фазалуу үч зым 4L: Төрт баскычтуу үч фазалуу |
C: Кабинет |
Өзгөчөлүктөрү:
DSP + DSP + CPLD программасын колдонуңуз

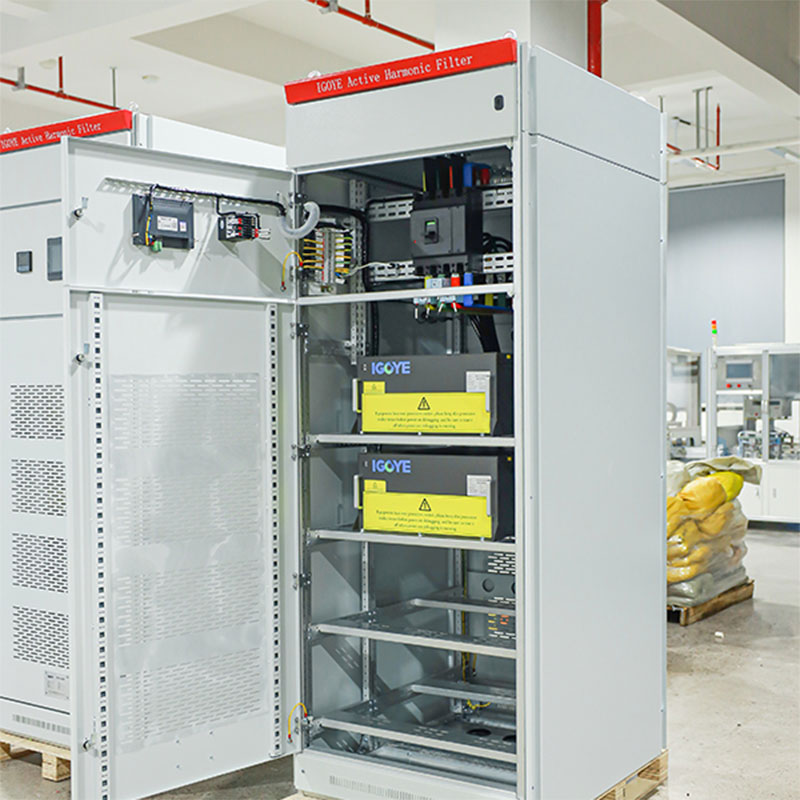

● Бир нече модулдардын параллелдүү туташуусуна көмөктөшкөн модулдук дизайнды кабыл алуу, кичинекей мейкиндикти көтөрөт жана аны сактоо оңой.
● Көзкарандысыз абанын дүкөттөрүнүн структуралык дизайны жана көзкарандысыз кампалар жабдуунун туруктуу иштешин камсыз кылат.
● Ал гармониканы эки гармоника боюнча, 2ден 50гө чейин гармоника менен чыпкалай алат жана бир эле учурда үч фазалык теңбасыз көйгөйдү чече алат.
● Гармоникалык чыпкалоо деңгээли жогору. Эгерде кубаттуулук мүмкүнчүлүгү болсо, анда учурдагы чыпкалоо ылдамдыгы 95% га чейин болушу мүмкүн. Жабдуунун узак мөөнөттүү туруктуу иштешин камсыз кылуу үчүн 100% чектөө чыгарылышын коюңуз.
Тиркемелер:
380V тибиндеги активдүү гармоникалык чыпкалар 380vдин жогорку сапатын талап кылган өтүнмөлөргө эң ылайыктууураак:
● Чоң маалымат борборлору:Критикалык инфраструктура үчүн туруктуу күчтү сактоо, гармоникалык башаламандыктан улам маалыматтарды жоготууга жана иштебей калууга жол бербөө.
● Өнөр жай автоматташтыруусу:Гармоникалык кийлигишүүнү минималдаштыруу менен автоматташтырылган тутумдардын так жана ишенимдүүлүгүн камсыз кылуу.
● Оор өнөр жай чөйрөлөрү:Өндүрүш жөндөөлөрүндө ири техникалар жана өзгөрүлмө жыштык дисктеринен улам келип чыккан гармоника.
● Энергия интеграциясы:Энергиянын калыбына келтирилүүчү булактарын интеграциялоо үчүн кеңири бириктирилген биргелешкен биргелешкен биргелешкен мукабанын сапатын жогорулатуу.
380V тибиндеги жигердүү гармоникалык чыпкалар 380V тиркемелин талаптагыдай талап кылган 380V тиркемелин талап кылуу, сезгич жабдуулардын натыйжалуу жана ишенимдүүлүгүн камсыз кылуу үчүн күч-кубаттын сапатын жогорулатуу үчүн ар тараптуу чечимди камсыз кылат.
Техникалык параметрлер:
| 220в сериялары | 380v сериялары | 500V сериялары | 690v сериялары | ||
| Бийиктиги | <2000м, 2000 метрден жогору, GB / T3859.2 боюнча сергек | ||||
| Айлана-чөйрөнүн температурасы | -20 ~ + 50 ℃ | ||||
| Салыштырмалуу нымдуулук | ≤90%, минималдуу температура 25 ℃ | ||||
| Булгануу деңгээли | Төмөндө III деңгээли | ||||
| Операциялык чыңалуу | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Иштөө жыштыгы | 50hz ± 5% | ||||
| Компенсация учурдагы | 25а | 25/50/75/100 / 150а | 100а | 100а | |
| Тордун түзүлүшү | L / N | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| Бирдиктер саны параллель туташкан |
Ilimited | ||||
| Жалпы машина эффективдүүлүгү | ≥97% | ||||
| Тордун түзүлүшү | 32khz | Чекир | 12.8хц | 12.8хц | |
| Компенсация диапазону | 2 ~ 50Times, бирдиктүү компенсация деңгээли жөнгө салынат | ||||
| Функция тандоо | Реактивдүү күч | Реактивдүү күч, реактивдүү күч + асиметрия | |||
| Реактивдүү күч компенсация ылдамдыгы |
≥95% | 92% | |||
| Нейтралдуу чыпкалоо мүмкүнчүлүгү |
Нейтралдуу сызык чыпкалоо мүмкүнчүлүгү - бул фаза чыпкалоо мүмкүнчүлүгү 3 эсе | ||||
| Толук жооп убактысы | <10ms | <40ms | <40ms | <40ms | |
| Ызы-чуу | ≤60db | ≤60db | ≤65DB | ≤65DB | |
| Башкаруу ыкмасы | 2-Way Rs485 Interface (GPRS / WiFiны колдойт) | ||||
| Коргоо | Ашыкча жүктөө, программалык камсыздоо / жабдык ашыкча, тордун ашыкча, натыйжалуулугу, электр энергиясынын иштебей калышы, ашыкча чыгымдар, жыштык анормалдуулугун коргоо ж.б. | Ашыкча жүктөө, программа / жабдык ашыкча, тордон түшкөн, тордун чыңалуусуз калдыктагы, тордун чыңалуулугу, электр энергиясын бузуу, ашыкча чыгымдар, жыштык, жыштык, жыштык, кыскача коргоо ж.б. | |||
| Орнотуу ыкмасы | Шак / дубал менен орнотулган | Rack | |||
| Кирүүчү сызык | Артка кириш (стойка түрү), жогорку кириш (дубал орнотулган) | Кайтып келе жаткан сызык | |||
| Коргоо деңгээли | IP20 | ||||
Модель жана мүнөздөмөсү:
| Кабинет түзмөк модели | ||||
|---|---|---|---|---|
| Модель номери | Компенсация кубаттуулугу (КВАР) | Туташуу Voltage (V) | Өлчөмдөр (D * W * H) | Муздатуу ыкмасы |
| Gy APF-0.4-100a / 4L-C | 100 | 380 ± 20% | 800 * 1000 * 2200mm | Аргасыз аба муздатуу |
| Gy APF-0.4-150a / 4L-C | 150 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy APF-0.4-200a / 4L-C | 200 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy APF-0.4-250a / 4L-C | 250 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy APF-0.4-300a / 4L-C | 300 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.4-400A / 4L-C | 400 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy APF-0.5-300A / 4L-C | 300 | 500 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.69-300A / 4L-C | 300 | 690 ± 20% | 800 * 1000 * 2200mm | |
