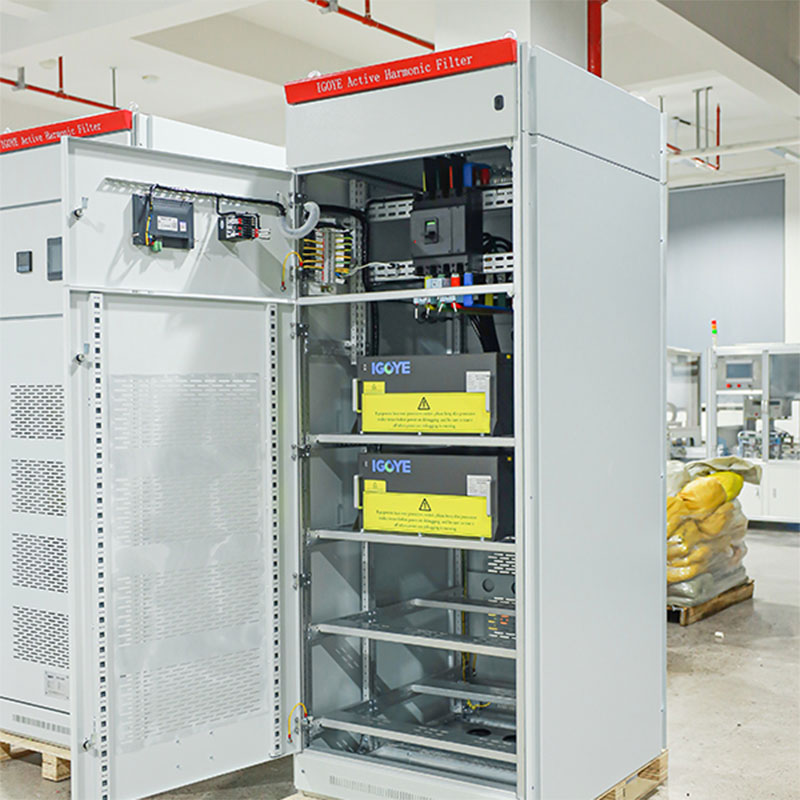

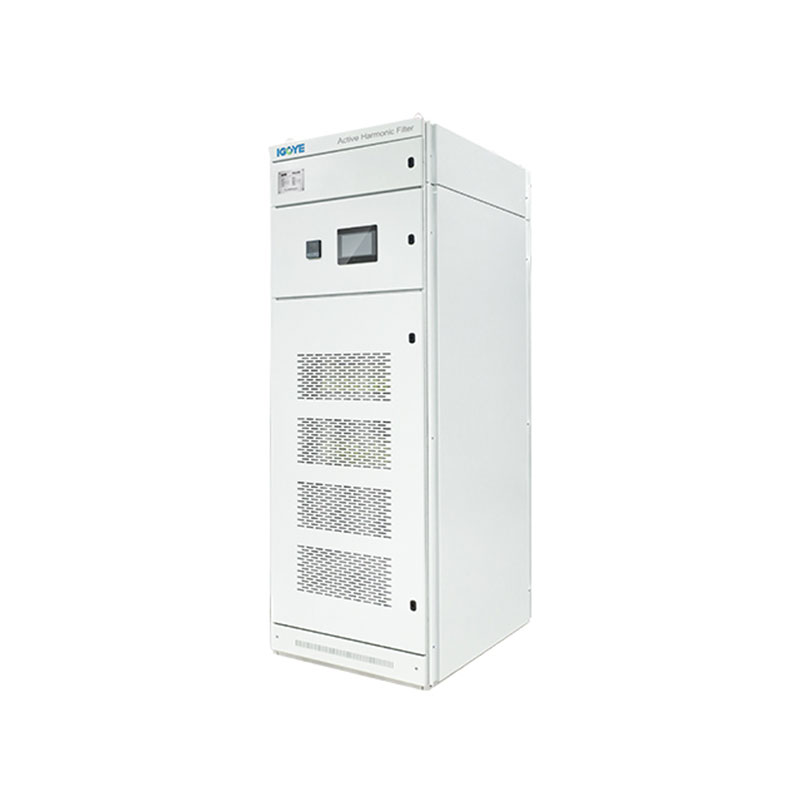

Төрт фазалуу төрт зым кабинет түрүндөгү активдүү гармоникалык чыпка
Кытайдын үч фазасы төрт зым кабинет түрүндөгү активдүү гармониялык чыпка Рынокко түрткөн акыркы модель болуп келген. Санариптик көзөмөлдү колдонот, ал эми массалык кабинет дизайны жана 50-гармониялык, тең салмактуулукка жана нейтралдуу гармоника боюнча 50-гармоникалык компенсациялайт. Маалымат борборлору, ооруканалар жана өнөр жай объектилери үчүн идеалдуу. Бизнесиңизге ылайыкташтырылган баа сунушталгандыгын бүгүн биз менен байланышыңыз!
Үч фазалуу төрт зым кабинет түрүндөгү активдүү гармон чыпкасы (APF) сунуштайт a Төрт зымдагы электр тутумдарында гармоникалык жумшартуу үчүн туруктуу чечим. DSP + CPLD санариптик көзөмөлдү жана үч деңгээлдүү топологияны колдонуу, бул APF 50-гармоникалык, кайрылуудан турган гармоникалык компенсацияны жеткирип берет үч фазалык тең салмактуулук жана бейтарап линия гармоникасы. Модулдук дизайн уруксат берет параллель туташуу аркылуу масштабдуу мүмкүнчүлүктөр үчүн. Туруктуу үйдө Кабинет, көз карандысыз аба цурктары менен, үч фаза төрт зым кабинет-түрү Активдүү гармоникалык чыпка талап кылынган чөйрөлөрдө ишенимдүү иш-аракеттерди камсыз кылат. Бир катар чыңалуунун жана учурдагы рейтингдер боюнча жеткиликтүү, бул APF камсыз кылат Күчтү ар тараптуу сапатын жогорулатуу.
Моделдин сүрөттөлүшү:
| Gy | AHF | 0.4 | 50а | / | 4L | C |
| Ишкананын коду | Активдүү гармоникалык чыпка | Чыңалуу деңгээли 0.22: 220в 0.4: 380v ± 20% 0.5: 500V ± 20% 0.69: 690в ± 20% |
Бааланган кубаттуулук (КВАР) 25/50/75 / 100 / 150А | 4L: Төрт баскычтуу үч фазалуу | C: Кабинет |
Өзгөчөлүктөрү:
DSP + DSP + CPLD программасын колдонуңуз Бардык санариптик контролдук ядро, үч деңгээлдеги топология технологиясы,
Өркүндөтүлгөн гармоникалык аныктоо алгоритм жана PWM контролдоо стратегиясы
Гармоникалык учурдагы компенсация.
● Бир нече жолу параллелдүү байланышты жеңилдетет
модулдар, кичинекей мейкиндикти алып, оңой эле оңой.
● көзкарандысыз абанын дүкөттөрүнүн структуралык дизайны жана көзкарандысыз кампалар
жабдуунун туруктуу иштешин камсыз кылат.
● Ал гармоника боюнча гармоника боюнча 2ден 50гө чейин чыпкалай алат
гармоника, бир эле учурда үч фазалык тең салмактуулук маселесин чечүү.
● Гармоникалык чыпкалоо деңгээли жогору. Эгерде потенциалы мүмкүн болсо, гармоникалык
Учурдагы чыпкалоо ылдамдыгы 95% га чейин болушу мүмкүн. 100% учурдагы чектөө коюңуз
жабдуунун узак мөөнөттүү туруктуу иштешин камсыз кылуу үчүн чыгарылыш.
Тиркемелер:
Үч фазалуу төрт зым кабинет түрүндөгү активдүү гармоникалык чыпкалар Кубаттуулуктун жогорулашын талап кылган ар кандай тармактарда:
● Маалымат борборлору:Сезимтал жабдыктарды коргоо жана
гармоникалык агымдарды жана нейтралдуу агымдарды азайтуу менен иштөөчү туруктуулукту сактоо
Сызык маселелери.
● Ооруканалар:Критикалык медициналык күчтү камсыз кылуу
шаймандар, гармоникалык бурмалоодон улам келип чыккан үзүндүлөрдү минималдаштыруу.
● Өнөр жай жайлар:Кубаттын сапатын жогорулатуу
Төрт зымдуу жабдууларды жана процесстерди көбөйтүү, натыйжалуулугун жогорулатуу
ишенимдүүлүк.
● Коммерциялык имараттар:Гармоникалык бурмалоону азайтуу
Ар кандай жүктөр, анын ичинде компьютерлер, жарык берүү жана HVAC тутумдары.
● Энергия интеграциясы:Жылмакай жеңилдетүү
Кайра жаралуучу энергия булактарын гармоникалык дарекке киргизүү аркылуу электр энергиясын интеграциялоо
тынчсыздануу.
Үч фазалуу төрт зым кабинет түрүндөгү активдүү гармоникалык чыпкалар Кубаттын сапатын жана жабдууларын оптималдаштыруу үчүн комплекстүү чечим Төрт зым системаларда спектакль.
Техникалык параметрлер:
| 220в сериялары | 380v сериялары | 500V сериялары | 690v сериялары | ||
| Бийиктиги | <2000м, 2000 метрден жогору, GB / T3859.2 боюнча сергек | ||||
| Айлана-чөйрөнүн температурасы | -20 ~ + 50 ℃ | ||||
| Салыштырмалуу нымдуулук | ≤90%, айлык болгондо, бетинде бир дагы конденсация жок Минималдуу температура 25 ℃ | ||||
| Булгануу деңгээли | Төмөндө III деңгээли | ||||
| Операциялык чыңалуу | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Иштөө жыштыгы | 50hz ± 5% | ||||
| Компенсация учурдагы | 25а | 25/50/75/100 / 150а | 100а | 100а | |
| Тордун түзүлүшү | L / N | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| Бирдиктер саны параллель туташкан |
Ilimited | ||||
| Жалпы машина эффективдүүлүгү | ≥97% | ||||
| Тордун түзүлүшү | 32khz | Чекир | 12.8хц | 12.8хц | |
| Компенсация диапазону | 2 ~ 50Times, бирдиктүү компенсация деңгээли жөнгө салынат | ||||
| Функция тандоо | Реактивдүү күч | Реактивдүү күч, реактивдүү күч + асиметрия | |||
| Реактивдүү күч компенсация ылдамдыгы |
≥95% | 92% | |||
| Нейтралдуу чыпкалоо мүмкүнчүлүгү |
Нейтралдуу сызык чыпкалоо мүмкүнчүлүгү - бул фазалуу 3 эсе чыпкалоо мүмкүнчүлүгү | ||||
| Толук жооп убактысы | <10ms | <40ms | <40ms | <40ms | |
| Ызы-чуу | ≤60db | ≤60db | ≤65DB | ≤65DB | |
| Башкаруу ыкмасы | 2-Way Rs485 Interface (GPRS / WiFiны колдойт) | ||||
| Коргоо | Ашыкча жүктөө, программалык камсыздоо / жабдык ашыкча, тордун ашыкча сумкасы жана жетишсиздик, электр энергиясы иштебей, ашыкча, жыштык Анормалдуулукту коргоо ж.б. | Ашыкча жүктөө, программалык камсыздоо / жабдык ашыкча, тордун ашыкча сумкасы жана тордун чыңалуулугу тең салмактуулук, электр энергиясы иштебей жатат, ашыкча, жыштык анормалдуулугу, кыска схема Коргоо ж.б. | |||
| Орнотуу ыкмасы | Шак / дубал менен орнотулган | Rack | |||
| Кирүүчү сызык | Артка кириш (стойка түрү), жогорку кириш (дубал орнотулган) | Кайтып келе жаткан сызык | |||
| Коргоо деңгээли | IP20 | ||||
Модель жана мүнөздөмөсү:
| Кабинет түзмөк модели | ||||
|---|---|---|---|---|
| Модель номери | Компенсация кубаттуулугу (КВАР) | Туташуу Voltage (V) | Өлчөмдөр (D * W * H) | Муздатуу ыкмасы |
| Gy APF-0.4-100a / 4L-C | 100 | 380 ± 20% | 800 * 1000 * 2200mm | Аргасыз аба муздатуу |
| Gy APF-0.4-150a / 4L-C | 150 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy APF-0.4-200a / 4L-C | 200 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy APF-0.4-250a / 4L-C | 250 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy APF-0.4-300a / 4L-C | 300 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.4-400A / 4L-C | 400 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy APF-0.5-300A / 4L-C | 300 | 500 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.69-300A / 4L-C | 300 | 690 ± 20% | 800 * 1000 * 2200mm | |
