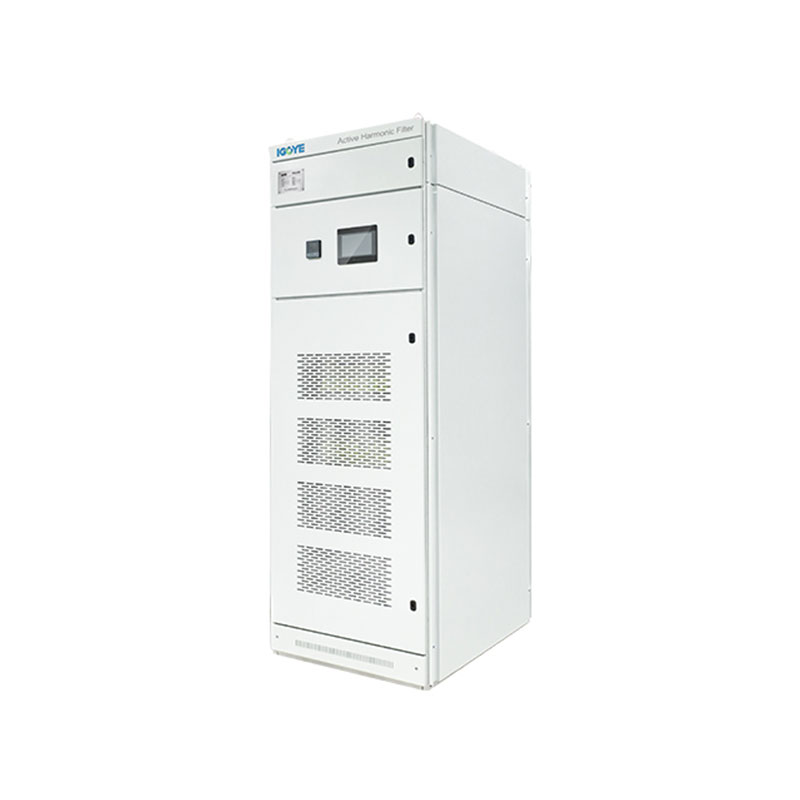

380V дубал орнотулган активдүү гармоникалык чыпка
Гейя 380V орнотулган жигердүү активдүү гармоникалык чыпка чыпка чыпка, иштелип чыккан жана алдыңкы технология менен иштелип чыккан жана даярдалган. Жогорку натыйжалуулук, ар кандай өтүнмөлөр үчүн орнотуу жана ишенимдүү. Көбүрөөк маалымат алуу үчүн азыр биз менен байланышыңыз!
Дубал орнотулган активдүү гармоналдык чыпка (AHF) штаммык жумшартуу үчүн гармониялык жумшартуу үчүн, үч фазалуу жана үч фазалуу үч зым (3p3w) 380V системасы үчүн гармоникалык эритме берет. DSP + CPLD DISP + CPLD-де-санариптик контролду иштеп чыгуу жана үч деңгээлдеги топология, бул мейкиндикти үнөмдөөчү бирдиктеги бул мейкиндикти так гармоникалык компенсациялоодон баш тартат. Негизги белгилердин кеңири гармониялык чыпкалоо диапазону (50-гармоникалык), жогорку чыпкалоо ылдамдыгы (95% га чейин) жана ыңгайлуу параллелдүү туташуу жана техникалык тейлөө үчүн модулдук жасалгалоо кирет. Вальтикалык орнотулган 380V орнотулган Ахф ар кандай учурдагы рейтингдеринде жеткиликтүү (150га чейин), өнөр жай чөйрөлөрүнө туруктуу жана натыйжалуу кубаттуулукту камсыз кылат.
Моделдин сүрөттөлүшү:
| Gy | AHF | 0.4 | 50а | / | 4L | W |
| Ишкананын коду | Активдүү гармоникалык чыпка | Чыңалуу деңгээли 0.4: 380v ± 20% |
Бааланган кубаттуулук (КВАР) 25/50/75 / 100 / 150А | 3L: Үч фазалуу үч зым 4L: Төрт баскычтуу үч фазалуу |
W: Дубал менен орнотулган |
Өзгөчөлүктөрү:
DSP + DSP + CPLD программасын колдонуңуз
● Бир нече модулдардын параллелдүү туташуусуна көмөктөшкөн модулдук дизайнды кабыл алуу, кичинекей мейкиндикти көтөрөт жана аны сактоо оңой.
● Көзкарандысыз абанын дүкөттөрүнүн структуралык дизайны жана көзкарандысыз кампалар жабдуунун туруктуу иштешин камсыз кылат.
● Ал гармониканы эки гармоника боюнча, 2ден 50гө чейин гармоника менен чыпкалай алат жана бир эле учурда үч фазалык теңбасыз көйгөйдү чече алат.
● Гармоникалык чыпкалоо деңгээли жогору. Эгерде кубаттуулук мүмкүнчүлүгү болсо, анда учурдагы чыпкалоо ылдамдыгы 95% га чейин болушу мүмкүн. Жабдуунун узак мөөнөттүү туруктуу иштешин камсыз кылуу үчүн 100% чектөө чыгарылышын коюңуз.
Тиркемелер:
380V орнотулган жигердүү активдүү гармоникалык чыпка гармоникалык чыпкалар маанилүү өнүгүүнүн сапатын жүргүзүү үчүн зарыл:
● Өнөр жай автоматташтыруусу:Сезимтал автоматташтыруучу жабдууларды коргоо жана өзгөрүлмө жыштык дисктеринин (VFDS), робототехникалык жана башка критикалык жүктөрдү камсыз кылуу.
● Өндүрүш Өсүмдүктөр:Электр энергиясынын сапатын жогорулатуу жана гармоникалык бурмалоону минималдаштыруу жолу менен энергия чыгымдарын азайтуу.
● Маалымат борборлору:Кыйынчылыктар үчүн таза күч берүү жана бийликтин өзгөрүүсүнө байланыштуу маалыматтарды жоготууга жол бербөө.
● Нефть жана газ тармагы:Насосторду, компрессорлордун жана катаал чөйрөлөрдө башка маанилүү жабдыктардын ишенимдүү иштешин камсыз кылуу.
● Кайра жаралуучу энергетикалык тутумдар:Энергия сапатын жана туруктуулугун сактоо учурунда энергиянын кайра жаралуучу энергия булактарына интеграциялоо.
Дубал орнотулган жигердүү гармоникалык чыпкалар 380в, 380V тиркемесинде кубаттуулукту оптималдаштыруу үчүн ишенимдүү жана натыйжалуу чечимди камсыз кылат.
Техникалык параметрлер:
| 220в сериялары | 380v сериялары | 500V сериялары | 690v сериялары | ||
| Бийиктиги | <2000м, 2000 метрден жогору, GB / T3859.2 боюнча сергек | ||||
| Айлана-чөйрөнүн температурасы | -20 ~ + 50 ℃ | ||||
| Салыштырмалуу нымдуулук | ≤90%, минималдуу температура 25 ℃ | ||||
| Булгануу деңгээли | Төмөндө III деңгээли | ||||
| Операциялык чыңалуу | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Иштөө жыштыгы | 50hz ± 5% | ||||
| Компенсация учурдагы | 25а | 25/50/75/100 / 150а | 100а | 100а | |
| Тордун түзүлүшү | L / N | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| Параллелдүү туташкан бөлүмдөрдүн саны | Ilimited | ||||
| Жалпы машина эффективдүүлүгү | ≥97% | ||||
| Тордун түзүлүшү | 32khz | Чекир | 12.8хц | 12.8хц | |
| Компенсация диапазону | 2 ~ 50Times, бирдиктүү компенсация деңгээли жөнгө салынат | ||||
| Функция тандоо | Реактивдүү күч | Реактивдүү күч, реактивдүү күч + асиметрия | |||
| Реактивдүү күч компенсация ылдамдыгы | ≥95% | 92% | |||
| Бейтарап чыпкалоо мүмкүнчүлүгү | Нейтралдуу сызык чыпкалоо мүмкүнчүлүгү - бул фаза чыпкалоо мүмкүнчүлүгү 3 эсе | ||||
| Толук жооп убактысы | <10ms | <40ms | <40ms | <40ms | |
| Ызы-чуу | ≤60db | ≤60db | ≤65DB | ≤65DB | |
| Башкаруу ыкмасы | 2-Way Rs485 Interface (GPRS / WiFiны колдойт) | ||||
| Коргоо | Ашыкча жүктөө, программалык камсыздоо / жабдык ашыкча, тордун ашыкча, натыйжалуулугу, электр энергиясынын иштебей калышы, ашыкча чыгымдар, жыштык анормалдуулугун коргоо ж.б. | Ашыкча жүктөө, программа / жабдык ашыкча, тордон түшкөн, тордун чыңалуусуз калдыктагы, тордун чыңалуулугу, электр энергиясын бузуу, ашыкча чыгымдар, жыштык, жыштык, жыштык, кыскача коргоо ж.б. | |||
| Орнотуу ыкмасы | Шак / дубал менен орнотулган | Rack | |||
| Кирүүчү сызык | Артка кириш (стойка түрү), жогорку кириш (дубал орнотулган) | Кайтып келе жаткан сызык | |||
| Коргоо деңгээли | IP20 | ||||
Модель жана мүнөздөмөсү:
| Моделдер | ||||
|---|---|---|---|---|
| Модель номери | Бааланган ток (a) | Туташуу Voltage (V) | Өлчөмдөр (D * W * H) | Муздатуу ыкмасы |
| Gy APF-0.22-25a / 2L-R / W | 25 | 220 | 220 * 330 * 160mm | Аргасыз аба муздатуу |
| Gy APF-0.4-25a / 4L-R / W | 25 | 380 ± 20% | 460 * 490 * 89mm | |
| GY APF-0.4-50a / 4L-R / W | 50 | 380 ± 20% | 460 * 490 * 89mm | |
| GY APF-0.4-75A / 4L-R / W | 75 | 380 ± 20% | 500 * 510 * 190mm | |
| GY APF-0.4-100a / 4L-R / W | 100 | 380 ± 20% | 500 * 550 * 240mm | |
| Gy APF-0.4-150A / 4L-R / W | 150 | 380 ± 20% | 500 * 550 * 240mm | |
| Gy APF-0.5-100a / 4L-R / W | 100 | 500 ± 20% | 495 * 675 * 275mm | |
| GY APF-0.69-100A / 4L-R / W | 100 | 690 ± 20% | 495 * 675 * 275mm | |
