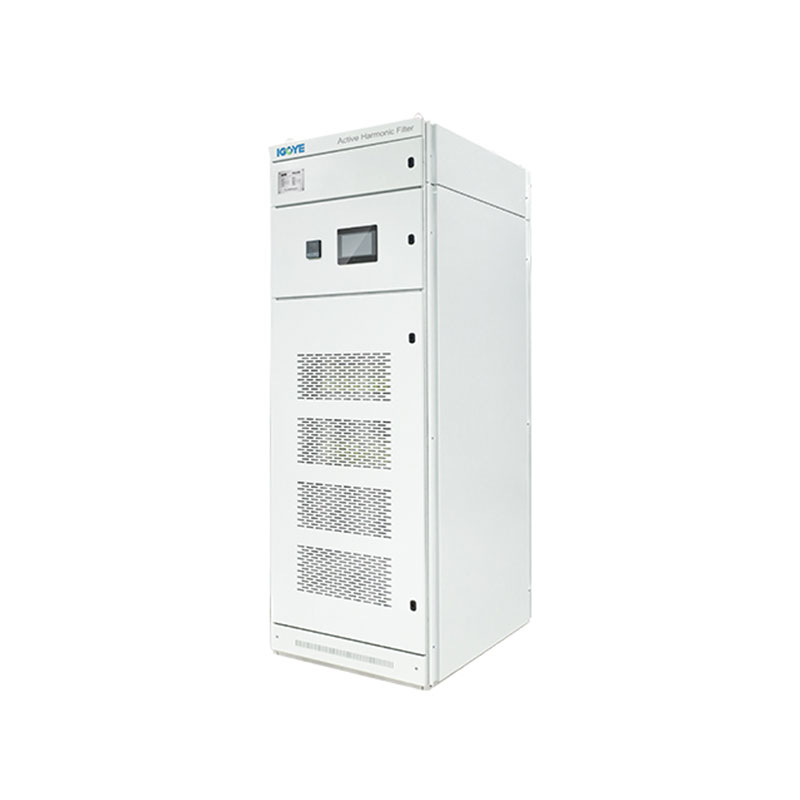

Үч фазалуу үч зым дубал менен орнотулган активдүү гармоникалык чыпка
Ишенимдүү Кытай жеткирүүчү катары Гея, жогорку көрсөткүчтөрдүн, узактыгын, жеңил орнотуу жана жогорку гармоникалык өркүндөтүүнү чагылдырган үч баскычтуу дубал орнотулган гармоникалык чыпка штатын сунуш кылат. Ар түрдүү тармактарга ылайыктуу, бул чыпканы дүйнө жүзү боюнча кардарларыбыз жогору бааланат. Сурамыңызды төмөнкүдөй жөнөтүңүз жана 24 сааттын ичинде сиздин эң жакшы классикалык ылдамдыгыңызды баштан өткөрүңүз!
Үч фазалуу үч зым дубал орнотулган активдүү гармоникалык чыпка (APF) Динамиялык жактан азайтуу, гармоникалык агымдарды, кубаттуулуктун сапатын жакшыртуу Үч фазалык системалар. Бул дубал менен орнотулган бирдиги алдыңкы DSP + CPLD санарипти колдонот Так гармониялык компенсация үчүн үч деңгээлдүү топология. Ал кең чыпкалоо диапазону (50-гармоника), жогорку чыпкалоо сунуштайт натыйжалуулук (95% чейин) жана тез жооп убактысы (<10ms). Модул дизайны параллель туташуу аркылуу масштабдуу чечимдерди чечүүгө мүмкүндүк берет. Чыпкасы үч фазалык тең салмактуулукту жана коргоо өзгөчөлүктөрүн камтыйт. Ар кандай учурдагы рейтингдерде (15Адан 150га чейин) жана чыңалуу деңгээлдеринде (690-жылга чейин 690v чейин) жеткиликтүү.
Моделдин сүрөттөлүшү:
| Gy | AHF | 0.4 | 50а | / | 3L | W |
| Ишкананын коду | Активдүү гармоникалык чыпка | Чыңалуу деңгээли 0.22: 220в 0.4: 380v ± 20% 0.5: 500V ± 20% 0.69: 690в ± 20% |
Бааланган кубаттуулук (КВАР) 25/50/75 / 100 / 150А | 3L: Үч фазалуу үч зым | W: Дубал менен орнотулган |
Өзгөчөлүктөрү:
DSP + DSP + CPLD программасын колдонуңуз Бардык санариптик контролдук ядро, үч деңгээлдеги топология технологиясы,
Өркүндөтүлгөн гармоникалык аныктоо алгоритм жана PWM контролдоо стратегиясы
Гармоникалык учурдагы компенсация.
● Бир нече жолу параллелдүү байланышты жеңилдетет
модулдар, кичинекей мейкиндикти алып, оңой эле оңой.
● көзкарандысыз абанын дүкөттөрүнүн структуралык дизайны жана көзкарандысыз кампалар
жабдуунун туруктуу иштешин камсыз кылат.
● Ал гармоника боюнча гармоника боюнча 2ден 50гө чейин чыпкалай алат
гармоника, бир эле учурда үч фазалык тең салмактуулук маселесин чечүү.
● Гармоникалык чыпкалоо деңгээли жогору. Эгерде потенциалы мүмкүн болсо, гармоникалык
Учурдагы чыпкалоо ылдамдыгы 95% га чейин болушу мүмкүн. 100% учурдагы чектөө чыгарылышын коюңуз
жабдуунун узак мөөнөттүү туруктуу иштешин камсыз кылуу.
Тиркемелер:
Үч фазалуу үч зым дубал орнотулган активдүү гармоникалык чыпкалар идеалдуу Так гармоникалык жумшартууну талап кылган ар кандай өтүнмөлөр:
● Маалымат борборлору:Гармоникалык техниканы коргоо
бурмалоо.
● Ооруканалар:Критикалык медициналык күчтү камсыз кылуу
Түзмөктөр.
● Өнөр жай чөйрөлөрү:Кубаттын сапатын жогорулатуу
Өндүрүш процесстери, анын ичинде мунайхемалык, фармацевтика, болот жана
Жарым өткөргүч тармактары.
● Текстиль жана жеңил өнөр жай:Натыйжалуулугун жогорулатуу жана
Текстиль жана жеңил өнөр жай орнотуулардагы гармоникалык маселелерди азайтуу.
● Кайра жаралуучу энергетикалык тутумдар:Жаңылануучу энергияны интеграциялоо
тордун туруктуулугун сактоо үчүн булактар.
Үч фазалуу үч зым дубал орнотулган активдүү гармоникалык чыпкалар Ар түрдүү өтүнмөлөрдө кубаттуулукту оптималдаштыруу үчүн натыйжалуу чечим.
Техникалык параметрлер:
| 220в сериялары | 380v сериялары | 500V сериялары | 690v сериялары | ||
| Бийиктиги | <2000м, 2000 метрден жогору, GB / T3859.2 боюнча сергек | ||||
| Айлана-чөйрөнүн температурасы | -20 ~ + 50 ℃ | ||||
| Салыштырмалуу нымдуулук | ≤90%, айлык минимум болсо, жер үстүндө конденсация жок температура 25 ℃ | ||||
| Булгануу деңгээли | Төмөндө III деңгээли | ||||
| Операциялык чыңалуу | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Иштөө жыштыгы | 50hz ± 5% | ||||
| Компенсация учурдагы | 25а | 25/50/75/100 / 150а | 100а | 100а | |
| Тордун түзүлүшү | L / N | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| Бирдиктер саны параллель туташкан | Ilimited | ||||
| Жалпы машина эффективдүүлүгү | ≥97% | ||||
| Тордун түзүлүшү | 32khz | Чекир | 12.8хц | 12.8хц | |
| Компенсация диапазону | 2 ~ 50Times, бирдиктүү компенсация деңгээли жөнгө салынат | ||||
| Функция тандоо | Реактивдүү күч | Реактивдүү күч, реактивдүү күч + асиметрия | |||
| Реактивдүү күч компенсация ылдамдыгы | ≥95% | 92% | |||
| Нейтралдуу чыпкалоо мүмкүнчүлүгү | Нейтралдуу сызык чыпкалоо мүмкүнчүлүгү фазанын чыпкасы 3 эсе көп мүмкүнчүлүгү | ||||
| Толук жооп убактысы | <10ms | <40ms | <40ms | <40ms | |
| Ызы-чуу | ≤60db | ≤60db | ≤65DB | ≤65DB | |
| Башкаруу ыкмасы | 2-Way Rs485 Interface (GPRS / WiFiны колдойт) | ||||
| Коргоо | Ашыкча жүктөө, программалык камсыздоо / жабдык ашыкча, тордун ашыкча ысытмасы жана Ашыкча, энергетикалык иштебей, ашыкча, жыштык анормалдуулугу Коргоо ж.б. | Ашыкча жүктөө, программалык камсыздоо / жабдык ашыкча, тордун ашыкча ысытмасы жана Тордун чыңалуулугу, тескерисинче, электр энергиясы иштебей, ашыкча, ашыкча, жыштык анормалдуулугу, кыска схема коргоо ж.б. | |||
| Орнотуу ыкмасы | дубал менен орнотулган | ||||
| Кирүүчү сызык | Жогорку кириш (дубал менен орнотулган) | ||||
| Коргоо деңгээли | IP20 | ||||
Модель жана мүнөздөмөсү:
| Моделдер | ||||
|---|---|---|---|---|
| Модель номери | Бааланган ток (a) | Туташуу Voltage (V) | Өлчөмдөр (D * W * H) | Муздатуу ыкмасы |
| Gy APF-0.22-25a / 2L-R / W | 25 | 220 | 220 * 330 * 160mm | Аргасыз аба муздатуу |
| Gy APF-0.4-25a / 4L-R / W | 25 | 380 ± 20% | 460 * 490 * 89mm | |
| GY APF-0.4-50a / 4L-R / W | 50 | 380 ± 20% | 460 * 490 * 89mm | |
| GY APF-0.4-75A / 4L-R / W | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100a / 4L-R / W | 100 | 380 ± 20% | 500 * 550 * 240mm | |
| Gy APF-0.4-150A / 4L-R / W | 150 | 380 ± 20% | 500 * 550 * 240mm | |
| Gy APF-0.5-100a / 4L-R / W | 100 | 500 ± 20% | 495 * 675 * 275mm | |
| GY APF-0.69-100A / 4L-R / W | 100 | 690 ± 20% | 495 * 675 * 275mm | |
