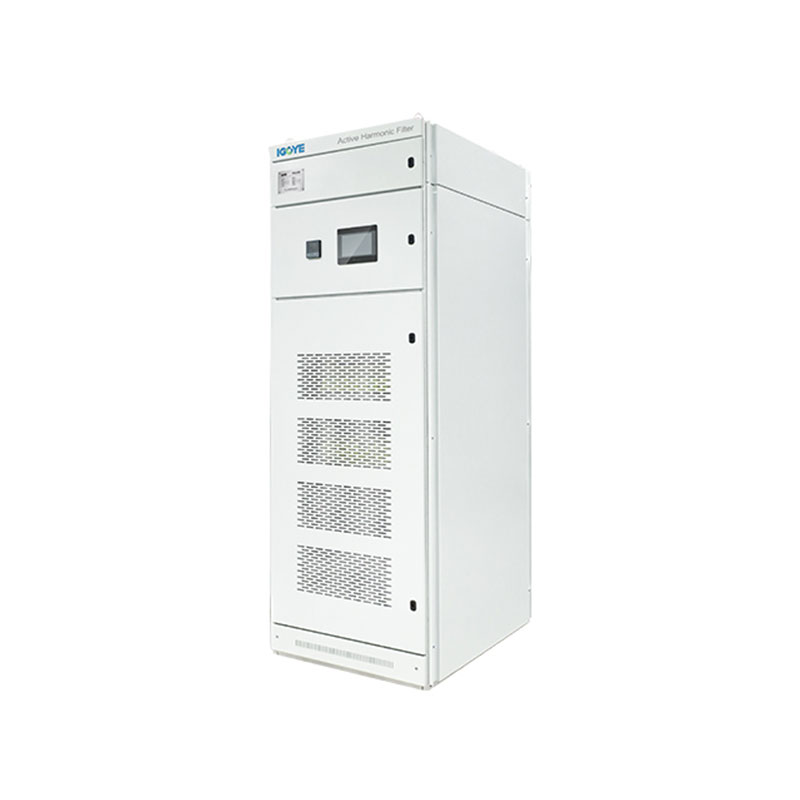

500V кабинет түрүндөгү активдүү гармоникалык чыпка
500В шкафтакта активдүү гармоникалык чыпкасы 500Втябрда (3/4 зым) системасында гармонликтердин 500в тибиндеги активдүү чыпкасы. Санариптик контролдун өзгөчөлүктөрү, модулдук дизайн жана 50-гармониялык, тең салмактуулукту оңдоп-түзөө мүмкүнчүлүктөрүн толтурат. Орто чыңалуудагы электр энергиясын бөлүштүрүү, оор өнөр жай жана энергетикалык энергетикалык тутумдар үчүн идеалдуу. Бизнес-максаттарыңызга ылайык келген цитата алууга жетишиңиз!
500В шкафтагы активдүү гармоналдык чыпка (APF) 500Втан үч зым жана төрт зым электр тутумунда гармоникалык жумшартуу үчүн жогорку деңгээлдеги чечим чыгарат. ДСП + CPLD DISP + CPLD санариптик көзөмөлүн колдонуп, үч деңгээлдүү топология, бул APF 50-гармониялыкка чейинки гармониялык компенсацияга жетишет, ал эми үч фазалык тең салмактуулукту дагы бир жолу чечүүгө болот. Анын модулдук дизайны бир нече бирдиктердин параллелдүү байланышы аркылуу масштабдуу мүмкүнчүлүктү камсыз кылат. Көзкарандысыз аба цветаларынын алкагында курчалган, көз карандысыз абанын алкагында, 500В кабинет тибиндеги активдүү гармониялык чыпка, ишенимдүү иштешин жана жеңил тейлөөнү камсыз кылат. Бул APF, 400A жана КВАРдагы мүмкүнчүлүктөргө чейин 400гө чейин учурдагы рейтингдер менен, 400В тутумдар үчүн энергияны ар тараптуу сапатын жогорулатууну талап кылат.
Моделдин сүрөттөлүшү:
| Gy | AHF | 0.5 | 100а | / | 4L | C |
| Ишкананын коду | Активдүү гармоникалык чыпка | Чыңалуу деңгээли 0.5: 500V ± 20% |
Бааланган кубаттуулук (КВАР) 100A | 3L: Үч фазалуу үч зым 4L: Төрт баскычтуу үч фазалуу |
C: Кабинет |
Өзгөчөлүктөрү:
DSP + DSP + CPLD программасын колдонуңуз

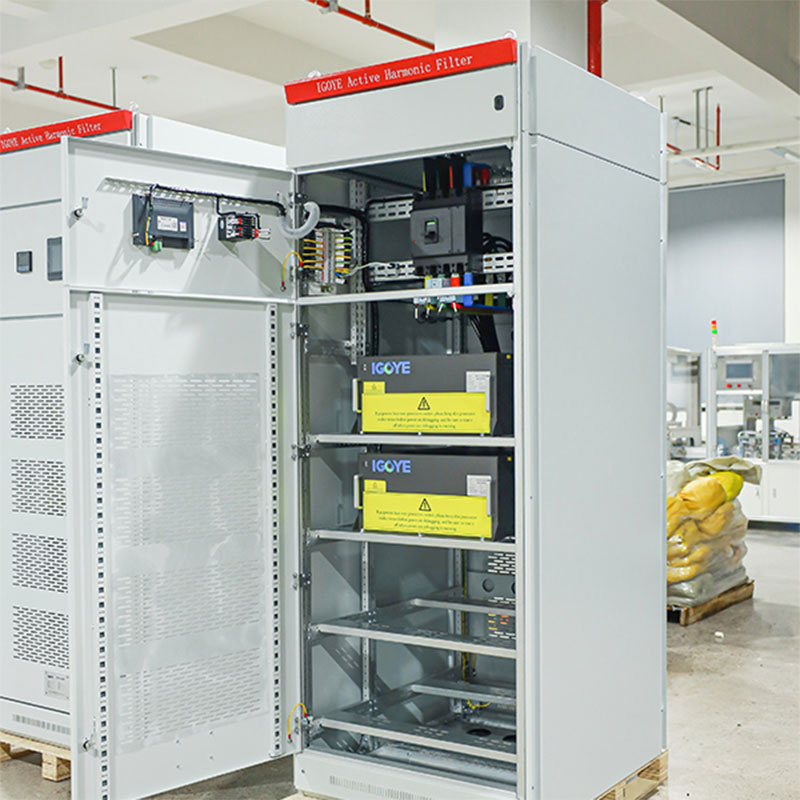

● Бир нече модулдардын параллелдүү туташуусуна көмөктөшкөн модулдук дизайнды кабыл алуу, кичинекей мейкиндикти көтөрөт жана аны сактоо оңой.
● Көзкарандысыз абанын дүкөттөрүнүн структуралык дизайны жана көзкарандысыз кампалар жабдуунун туруктуу иштешин камсыз кылат.
● Ал гармониканы эки гармоника боюнча, 2ден 50гө чейин гармоника менен чыпкалай алат жана бир эле учурда үч фазалык теңбасыз көйгөйдү чече алат.
● Гармоникалык чыпкалоо деңгээли жогору. Эгерде кубаттуулук мүмкүнчүлүгү болсо, анда учурдагы чыпкалоо ылдамдыгы 95% га чейин болушу мүмкүн. Жабдуунун узак мөөнөттүү туруктуу иштешин камсыз кылуу үчүн 100% чектөө чыгарылышын коюңуз.
Тиркемелер:
500В кабинет тибиндеги активдүү гармоникалык чыпкалар орто чыңалуудагы өнөр жай колдонмолорунда энергия сапатын жогорулатуу үчүн иштелип чыккан:
● Орто чыңалуудагы энергияны бөлүштүрүү:Гармоникалык бурмалоолорду жана тутумдун натыйжалуулугун жогорулатуу менен электр бөлүштүрүүчү тармактарды турукташтыруу.
● Оор өнөр жай процесстери:Өнөр жай жана мунай жана газ сыяктуу жогорку гармоникалык мазмундагы тармактарда сезгич жабдыктардын ишенимдүү иштешин камсыз кылуу.
● Кайра жаралуучу энергетикалык тутумдар (орто чыңалуу):Орточо чыңалуудагы энергиянын калыбына келтирилүүчү булактарынын байланыш пунктунда кубаттуулукту жогорулатуу.
● Деңиз жана оффшордук тиркемелер:500V тутумдарынын катаал чөйрөлөрүндө ишенимдүү кубаттуулук сапатын камсыз кылуу.
500V 500V тиркемелин талаптагыдай талап кылынган 200V шайкештиктин активдүү чыпкасы 500V типтеги гармониялык чыпкалар сунуштайт.
Техникалык параметрлер:
| 220в сериялары | 380v сериялары | 500V сериялары | 690v сериялары | ||
| Бийиктиги | <2000м, 2000 метрден жогору, GB / T3859.2 боюнча сергек | ||||
| Айлана-чөйрөнүн температурасы | -20 ~ + 50 ℃ | ||||
| Салыштырмалуу нымдуулук | ≤90%, минималдуу температура 25 ℃ | ||||
| Булгануу деңгээли | Төмөндө III деңгээли | ||||
| Операциялык чыңалуу | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Иштөө жыштыгы | 50hz ± 5% | ||||
| Компенсация учурдагы | 25а | 25/50/75/100 / 150а | 100а | 100а | |
| Тордун түзүлүшү | L / N | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| Бирдиктер саны параллель туташкан |
Ilimited | ||||
| Жалпы машина эффективдүүлүгү | ≥97% | ||||
| Тордун түзүлүшү | 32khz | Чекир | 12.8хц | 12.8хц | |
| Компенсация диапазону | 2 ~ 50Times, бирдиктүү компенсация деңгээли жөнгө салынат | ||||
| Функция тандоо | Реактивдүү күч | Реактивдүү күч, реактивдүү күч + асиметрия | |||
| Реактивдүү күч компенсация ылдамдыгы |
≥95% | 92% | |||
| Нейтралдуу чыпкалоо мүмкүнчүлүгү |
Нейтралдуу сызык чыпкалоо мүмкүнчүлүгү - бул фаза чыпкалоо мүмкүнчүлүгү 3 эсе | ||||
| Толук жооп убактысы | <10ms | <40ms | <40ms | <40ms | |
| Ызы-чуу | ≤60db | ≤60db | ≤65DB | ≤65DB | |
| Башкаруу ыкмасы | 2-Way Rs485 Interface (GPRS / WiFiны колдойт) | ||||
| Коргоо | Ашыкча жүктөө, программалык камсыздоо / жабдык ашыкча, тордун ашыкча, натыйжалуулугу, электр энергиясынын иштебей калышы, ашыкча чыгымдар, жыштык анормалдуулугун коргоо ж.б. | Ашыкча жүктөө, программа / жабдык ашыкча, тордон түшкөн, тордун чыңалуусуз калдыктагы, тордун чыңалуулугу, электр энергиясын бузуу, ашыкча чыгымдар, жыштык, жыштык, жыштык, кыскача коргоо ж.б. | |||
| Орнотуу ыкмасы | Шак / дубал менен орнотулган | Rack | |||
| Кирүүчү сызык | Артка кириш (стойка түрү), жогорку кириш (дубал орнотулган) | Кайтып келе жаткан сызык | |||
| Коргоо деңгээли | IP20 | ||||
Модель жана мүнөздөмөсү:
| Кабинет түзмөк модели | ||||
|---|---|---|---|---|
| Модель номери | Компенсация кубаттуулугу (КВАР) | Туташуу Voltage (V) | Өлчөмдөр (D * W * H) | Муздатуу ыкмасы |
| Gy APF-0.4-100a / 4L-C | 100 | 380 ± 20% | 800 * 1000 * 2200mm | Аргасыз аба муздатуу |
| Gy APF-0.4-150a / 4L-C | 150 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy APF-0.4-200a / 4L-C | 200 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy APF-0.4-250a / 4L-C | 250 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy APF-0.4-300a / 4L-C | 300 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.4-400A / 4L-C | 400 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy APF-0.5-300A / 4L-C | 300 | 500 ± 20% | 800 * 1000 * 2200mm | |
| GY APF-0.69-300A / 4L-C | 300 | 690 ± 20% | 800 * 1000 * 2200mm | |
