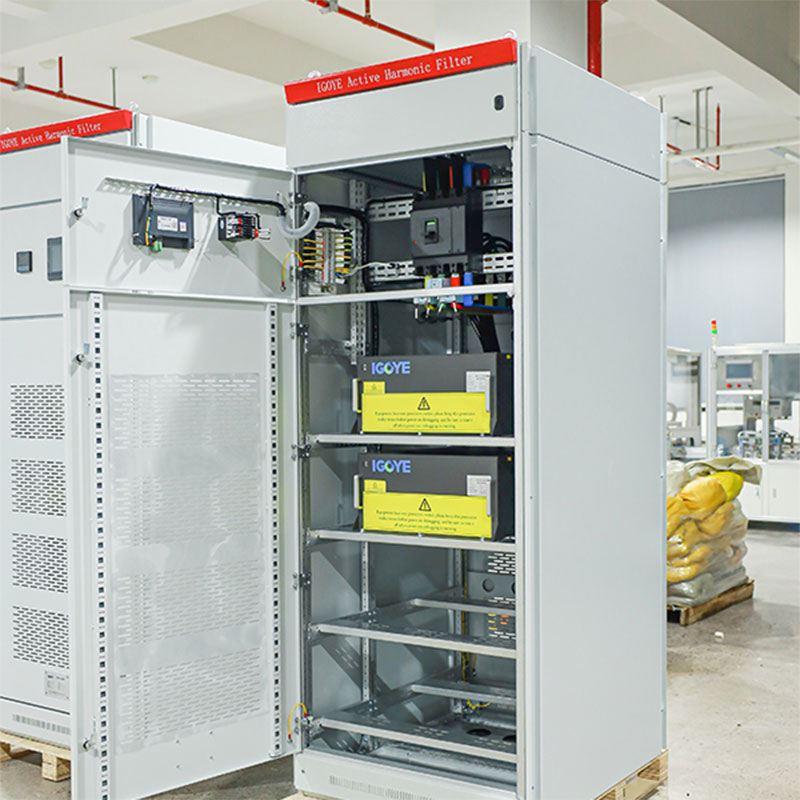

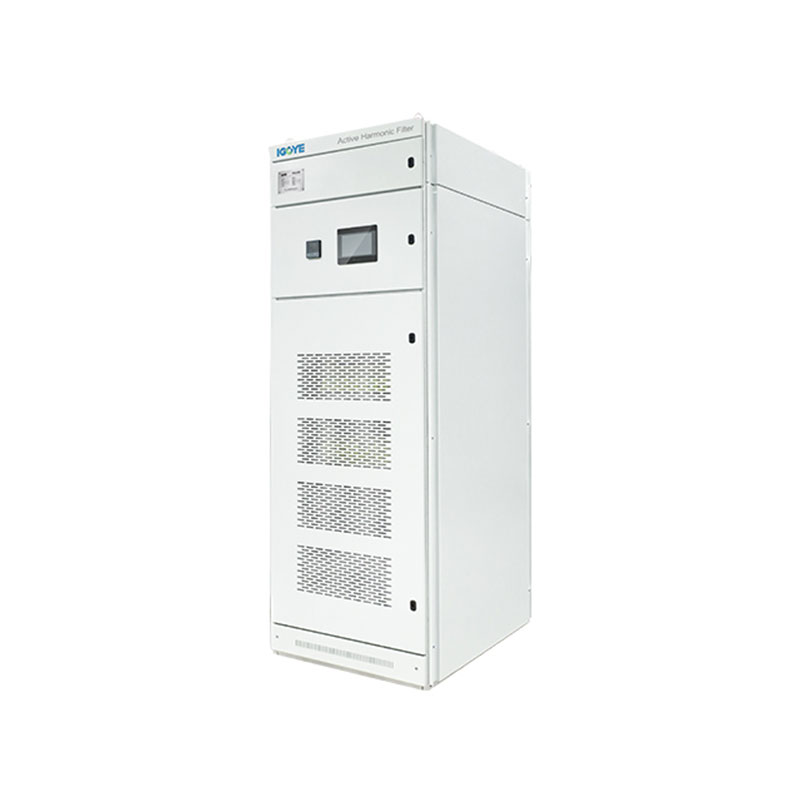

Үч фазалуу үч зым стойка жигердүү гармоникалык чыпка
Үч баскычтуу үч зым стон тоосундагы активдүү гармоникалык чыпка, жогорку көрсөткүчтөргө жана энергиянын натыйжалуулугу үчүн иштелип чыккан гармоникалык чыпка. Гея Кытайдын сапатын жогорулатуу үчүн, ар кандай өтүнмөлөр үчүн идеалдуу, идеалдуу. Көбүрөөк маалымат алуу үчүн биз менен байланышуу жана эң жакшы келишимди камсыз кылуу үчүн!
Үч фазалуу үч фазалуу стон тоосуна жигердүү гармоникалык чыпка (AHF) сунуштайт Үч фазалык электр тутумдары үчүн өнүккөн гармоникалык жумшартуу. Жасоо DSP + CPLD Digital Control Core жана татаал алгоритмдер, бул Ахф AHF натыйжы 50 -кө чейин гармоникалык агымдарды натыйжалуу нейтралдаштырат Буйрутма. Модул дизайны жайылтуулоочу жайытты жана бажы жайларын камсыз кылат. Жеткиликтүү Ар кандай учурдагы рейтингдер (25Адан 150а чейин) жана чыңалуу деңгээлдеринде (2200в), Ахф ийкемдүү конфигурация опцияларын берет. Аргасыз аба муздатуу ишенимдүү операцияга кепилдик берет. Бул үч баскычтуу үч зым стойка жигердүү жигердүү Гармоникалык чыпка энергия сапатын жана тутумунун туруктуулугун жогорулатат.
Моделдин сүрөттөлүшү:
| Gy | AHF | 0.4 | 50а | / | 3L | R |
| Ишкананын коду | Активдүү гармоникалык чыпка | Чыңалуу деңгээли 0.22: 220в 0.4: 380v ± 20% 0.5: 500V ± 20% 0.69: 690в ± 20% |
Бааланган кубаттуулук (КВАР) 25/50/75 / 100 / 150А | 3L: Үч фазалуу үч зым | R: RACK тоосу |
Өзгөчөлүктөрү:
DSP + DSP + CPLD программасын колдонуңуз Бардык санариптик контролдук ядро, үч деңгээлдеги топология технологиясы,
Өркүндөтүлгөн гармоникалык аныктоо алгоритм жана PWM контролдоо стратегиясы
Гармоникалык учурдагы компенсация.
● Бир нече жолу параллелдүү байланышты жеңилдетет
модулдар, кичинекей мейкиндикти алып, оңой эле оңой.
● көзкарандысыз абанын дүкөттөрүнүн структуралык дизайны жана көзкарандысыз кампалар
жабдуунун туруктуу иштешин камсыз кылат.
● Ал гармоника боюнча гармоника боюнча 2ден 50гө чейин чыпкалай алат
гармоника, бир эле учурда үч фазалык тең салмактуулук маселесин чечүү.
● Гармоникалык чыпкалоо деңгээли жогору. Эгерде потенциалы мүмкүн болсо, гармоникалык
Учурдагы чыпкалоо ылдамдыгы 95% га чейин болушу мүмкүн. 100% учурдагы чектөө коюңуз
жабдуунун узак мөөнөттүү туруктуу иштешин камсыз кылуу үчүн чыгарылыш.
Тиркемелер:
Үч фазалуу үч зым стойка жигердүү гармониялык чыпкалар үчүн активдүү Ар кандай тармактарда таза күчтү камсыз кылуу:
● Өнөр жай автоматташтыруусу:Аткарууну күчөтүү жана
гармоникалык бурмалоону азайтуу менен үч фазалуу жабдыктардын көтөрүлүшү.
● Кайра жаралуучу энергетикалык тутумдар:Жаңылануучу энергияны интеграциялоо
гармоникалык агымдарды азайтып, торго бир аз булакта.
● Нефть жана газ тармагы:Критикалык үчүн туруктуу күчтү камсыз кылуу
Катаал чөйрөлөрдө, натыйжалуулукту жогорулатуу жана коопсуздукту жогорулатуу.
● Өндүрүш Өсүмдүктөр:Гармоникалык кийлигишүү минималдаштыруу
Комплекстүү өндүрүш процесстери, продукциянын ырааттуу сапатын камсыз кылат.
Үч фазалуу үч зым стон тоосуна жигердүү гармоникалык чыпкаларын күчөтөт Үч фазаны талап кылуу үчүн гармоникалык жумшартуу чечимдери Тиркемелер.
Техникалык параметрлер:
| 220в сериялары | 380v сериялары | 500V сериялары | 690v сериялары | ||
| Бийиктиги | <2000м, 2000 метрден жогору, GB / T3859.2 боюнча сергек | ||||
| Айлана-чөйрөнүн температурасы | -20 ~ + 50 ℃ | ||||
| Салыштырмалуу нымдуулук | ≤90%, айлык болгондо, бетинде бир дагы конденсация жок Минималдуу температура 25 ℃ | ||||
| Булгануу деңгээли | Төмөндө III деңгээли | ||||
| Операциялык чыңалуу | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Иштөө жыштыгы | 50hz ± 5% | ||||
| Компенсация учурдагы | 25а | 25/50/75/100 / 150а | 100а | 100а | |
| Тордун түзүлүшү | L / N | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| Бирдиктер саны параллель туташкан |
Ilimited | ||||
| Жалпы машина эффективдүүлүгү | ≥97% | ||||
| Тордун түзүлүшү | 32khz | Чекир | 12.8хц | 12.8хц | |
| Компенсация диапазону | 2 ~ 50Times, бирдиктүү компенсация деңгээли жөнгө салынат | ||||
| Функция тандоо | Реактивдүү күч | Реактивдүү күч, реактивдүү күч + асиметрия | |||
| Реактивдүү күч компенсация ылдамдыгы |
≥95% | 92% | |||
| Нейтралдуу чыпкалоо мүмкүнчүлүгү |
Нейтралдуу сызык чыпкалоо мүмкүнчүлүгү - бул фазалуу 3 эсе чыпкалоо мүмкүнчүлүгү | ||||
| Толук жооп убактысы | <10ms | <40ms | <40ms | <40ms | |
| Ызы-чуу | ≤60db | ≤60db | ≤65DB | ≤65DB | |
| Башкаруу ыкмасы | 2-Way Rs485 Interface (GPRS / WiFiны колдойт) | ||||
| Коргоо | Ашыкча жүктөө, программалык камсыздоо / жабдык ашыкча, тордун ашыкча сумкасы жана жетишсиздик, электр энергиясы иштебей, ашыкча, жыштык Анормалдуулукту коргоо ж.б. | Ашыкча жүктөө, программалык камсыздоо / жабдык ашыкча, тордун ашыкча сумкасы жана тордун чыңалуулугу тең салмактуулук, электр энергиясы иштебей жатат, ашыкча, жыштык анормалдуулугу, кыска схема Коргоо ж.б. | |||
| Орнотуу ыкмасы | Шак / дубал менен орнотулган | Rack | |||
| Кирүүчү сызык | Артка кириш (стойка түрү), жогорку кириш (дубал орнотулган) | Кайтып келе жаткан сызык | |||
| Коргоо деңгээли | IP20 | ||||
Модель жана мүнөздөмөсү:
| Моделдер | ||||
|---|---|---|---|---|
| Модель номери | Бааланган ток (a) | Туташуу Voltage (V) | Өлчөмдөр (D * W * H) | Муздатуу ыкмасы |
| Gy APF-0.22-25a / 2L-R / W | 25 | 220 | 220 * 330 * 160mm | Аргасыз аба муздатуу |
| Gy APF-0.4-25a / 4L-R / W | 25 | 380 ± 20% | 460 * 490 * 89mm | |
| GY APF-0.4-50a / 4L-R / W | 50 | 380 ± 20% | 460 * 490 * 89mm | |
| GY APF-0.4-75A / 4L-R / W | 75 | 380 ± 20% | 500 * 510 * 190mm | |
| GY APF-0.4-100a / 4L-R / W | 100 | 380 ± 20% | 500 * 550 * 240mm | |
| Gy APF-0.4-150A / 4L-R / W | 150 | 380 ± 20% | 500 * 550 * 240mm | |
| Gy APF-0.5-100a / 4L-R / W | 100 | 500 ± 20% | 495 * 675 * 275mm | |
| GY APF-0.69-100A / 4L-R / W | 100 | 690 ± 20% | 495 * 675 * 275mm | |
