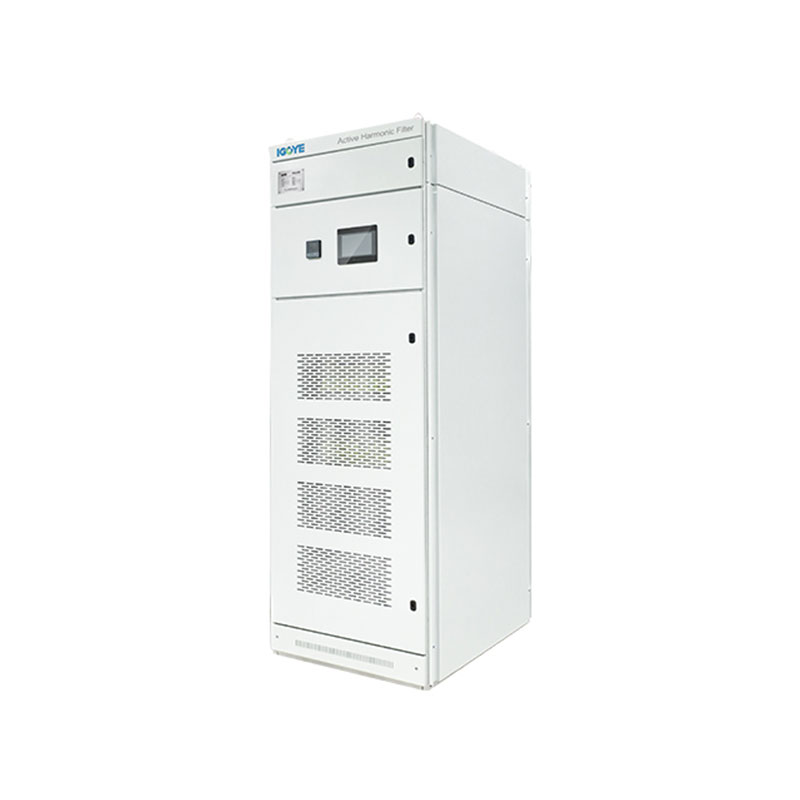

500V станок гармоникалык чыпка
Ишенимдүү 500v шишикти издөө активдүү гармоникалык чыпка Гейя тез темптардан турган тармактардын талаптарын канааттандырууга арналган дүң баалардын сапаттуу чечимдерин сунуштайт. Биздин чыпкалар оптималдуу иштешин жана натыйжалуулугун камсыз кылат. Көбүрөөк маалымат алуу үчүн азыр биз менен байланышыңыз жана биздин заводдон түздөн-түз бизнес алуу үчүн!
500v шылдыңдоо үчүн активдүү гармоникалык чыпка (AHF) штаммык чыпкасы 500Втеги гармониялык жумшартуу үчүн бекем чечимин сунуштайт (± 20%) Үч зым (3p4w) жана үч зым (3p3w) электр тутуму. Бул столдун орнотулган бирдиги DSP + CPLD DIST + CPLD санариптик көзөмөлүн жана үч деңгээлдеги гармоникалык компенсация үчүн үч деңгээлдеги топология иштейт. Анын модулдук дизайны жайылтууга байланыштуу масштабды параллель туташуу аркылуу, жогорку деңгээлде тейлөөдө жогорку деңгээлде күчтөндүрөт. 100A Дүйнөлүк моделди бааланган учурдагы моделди жогорку чыңалуудагы гармоникалык бурмалоого алып келет. Аргасыз аба муздатуу ишенимдүү, узак мөөнөттүү ишти камсыз кылат. 500v старштөө активдүү гармоникалык чыпка минимоналдык чыпка энергия чөйрөлөрүн талап кылганга өзгөчө күч-кубаттын өзгөчө сапатын камсыз кылат.
Моделдин сүрөттөлүшү:
| Gy | AHF | 0.5 | 100а | / | 4L | R |
| Ишкананын коду | Активдүү гармоникалык чыпка | Чыңалуу деңгээли 0.5: 500V ± 20% |
Бааланган кубаттуулук (КВАР) 100A | 3L: Үч фазалуу үч зым 4L: Төрт баскычтуу үч фазалуу |
R: RACK тоосу |
Өзгөчөлүктөрү:
DSP + DSP + CPLD программасын колдонуңуз

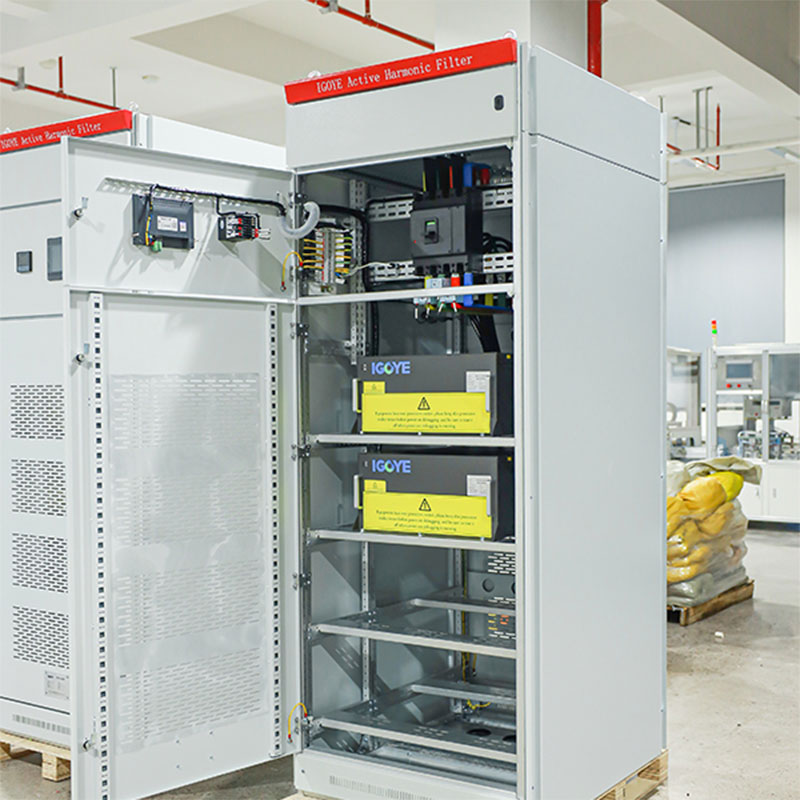

● Бир нече модулдардын параллелдүү туташуусуна көмөктөшкөн модулдук дизайнды кабыл алуу, кичинекей мейкиндикти көтөрөт жана аны сактоо оңой.
● Көзкарандысыз абанын дүкөттөрүнүн структуралык дизайны жана көзкарандысыз кампалар жабдуунун туруктуу иштешин камсыз кылат.
● Ал гармониканы эки гармоника боюнча, 2ден 50гө чейин гармоника менен чыпкалай алат жана бир эле учурда үч фазалык теңбасыз көйгөйдү чече алат.
● Гармоникалык чыпкалоо деңгээли жогору. Эгерде кубаттуулук мүмкүнчүлүгү болсо, анда учурдагы чыпкалоо ылдамдыгы 95% га чейин болушу мүмкүн. Жабдуунун узак мөөнөттүү туруктуу иштешин камсыз кылуу үчүн 100% чектөө чыгарылышын коюңуз.
Тиркемелер:
500V стоногун жигердүү гармоникалык чыпкалар үчүн активдүү гармоникалык чыпкалар маанилүү, ар кандай жогорку чыңалуудагы ар кандай тиркемелердеги энергия сапатын жана жабдуулугун сактоо үчүн маанилүү:
● Оор өнөр жай:Чоң моторлордун, vfds жана башка сызыктуу эмес жүктөрдү жараткан гармоника, өнөр жай орнотуулары.
● Кайра жаралуучу энергетикалык тутумдар:Жогорку чыңалуу тармактарына туташкан күн жана шамал чарбасынан кубаттуулукту турукташтыруу.
● Нефть жана газ:Жогорку чыңалуудагы электр энергиясын бөлүштүрүү тутумундагы критикалык жабдуулардын ишенимдүү иштешин камсыз кылуу.
● Тоо-кен иштери:Сезимтал электрондук жабдууларды коргоо жана катаал чөйрөлөрдө электр кубатын сактоо.
500V стоногун жигердүү гармоникалык чыпкаларын орнотуу стабилдүүлүктү жана ишенимдүүлүктү камсыз кылган жогорку чыңалуунун жогорку чатырлары үчүн активдүү гармониялык азайтууну камсыз кылат.
Техникалык параметрлер:
| 220в сериялары | 380v сериялары | 500V сериялары | 690V сериялары | ||
| Бийиктиги | <2000м, 2000 метрден жогору, GB / T3859.2 боюнча сергек | ||||
| Айлана-чөйрөнүн температурасы | -20 ~ + 50 ℃ | ||||
| Салыштырмалуу нымдуулук | ≤90%, минималдуу температура 25 ℃ | ||||
| Булгануу деңгээли | Төмөндө III деңгээли | ||||
| Операциялык чыңалуу | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Иштөө жыштыгы | 50hz ± 5% | ||||
| Компенсация учурдагы | 25а | 25/50/75/100 / 150а | 100а | 100а | |
| Тордун түзүлүшү | L / N | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| Бирдиктер саны параллель туташкан |
Ilimited | ||||
| Жалпы машина эффективдүүлүгү | ≥97% | ||||
| Тордун түзүлүшү | 32khz | Чекир | 12.8хц | 12.8хц | |
| Компенсация диапазону | 2 ~ 50Times, бирдиктүү компенсация деңгээли жөнгө салынат | ||||
| Функция тандоо | Реактивдүү күч | Реактивдүү күч, реактивдүү күч + асиметрия | |||
| Реактивдүү күч компенсация ылдамдыгы |
≥95% | 92% | |||
| Нейтралдуу чыпкалоо мүмкүнчүлүгү |
Нейтралдуу сызык чыпкалоо мүмкүнчүлүгү - бул фаза чыпкалоо мүмкүнчүлүгү 3 эсе | ||||
| Толук жооп убактысы | <10ms | <40ms | <40ms | <40ms | |
| Ызы-чуу | ≤60db | ≤60db | ≤65DB | ≤65DB | |
| Башкаруу ыкмасы | 2-Way Rs485 Interface (GPRS / WiFiны колдойт) | ||||
| Коргоо | Ашыкча жүктөө, программалык камсыздоо / жабдык ашыкча, тордун ашыкча, натыйжалуулугу, электр энергиясынын иштебей калышы, ашыкча чыгымдар, жыштык анормалдуулугун коргоо ж.б. | Ашыкча жүктөө, программа / жабдык ашыкча, тордон түшкөн, тордун чыңалуусуз калдыктагы, тордун чыңалуулугу, электр энергиясын бузуу, ашыкча чыгымдар, жыштык, жыштык, жыштык, кыскача коргоо ж.б. | |||
| Орнотуу ыкмасы | Шак / дубал менен орнотулган | Rack | |||
| Кирүүчү сызык | Артка кириш (стойка түрү), жогорку кириш (дубал орнотулган) | Кайтып келе жаткан сызык | |||
| Коргоо деңгээли | IP20 | ||||
Модель жана мүнөздөмөсү:
| Моделдер | ||||
|---|---|---|---|---|
| Модель номери | Бааланган ток (a) | Туташуу Voltage (V) | Өлчөмдөр (D * W * H) | Муздатуу ыкмасы |
| Gy APF-0.22-25a / 2L-R / W | 25 | 220 | 220 * 330 * 160mm | Аргасыз аба муздатуу |
| Gy APF-0.4-25a / 4L-R / W | 25 | 380 ± 20% | 460 * 490 * 89mm | |
| GY APF-0.4-50a / 4L-R / W | 50 | 380 ± 20% | 460 * 490 * 89mm | |
| GY APF-0.4-75A / 4L-R / W | 75 | 380 ± 20% | 500 * 510 * 190mm | |
| GY APF-0.4-100a / 4L-R / W | 100 | 380 ± 20% | 500 * 550 * 240mm | |
| Gy APF-0.4-150A / 4L-R / W | 150 | 380 ± 20% | 500 * 550 * 240mm | |
| Gy APF-0.5-100a / 4L-R / W | 100 | 500 ± 20% | 495 * 675 * 275mm | |
| GY APF-0.69-100A / 4L-R / W | 100 | 690 ± 20% | 495 * 675 * 275mm | |
